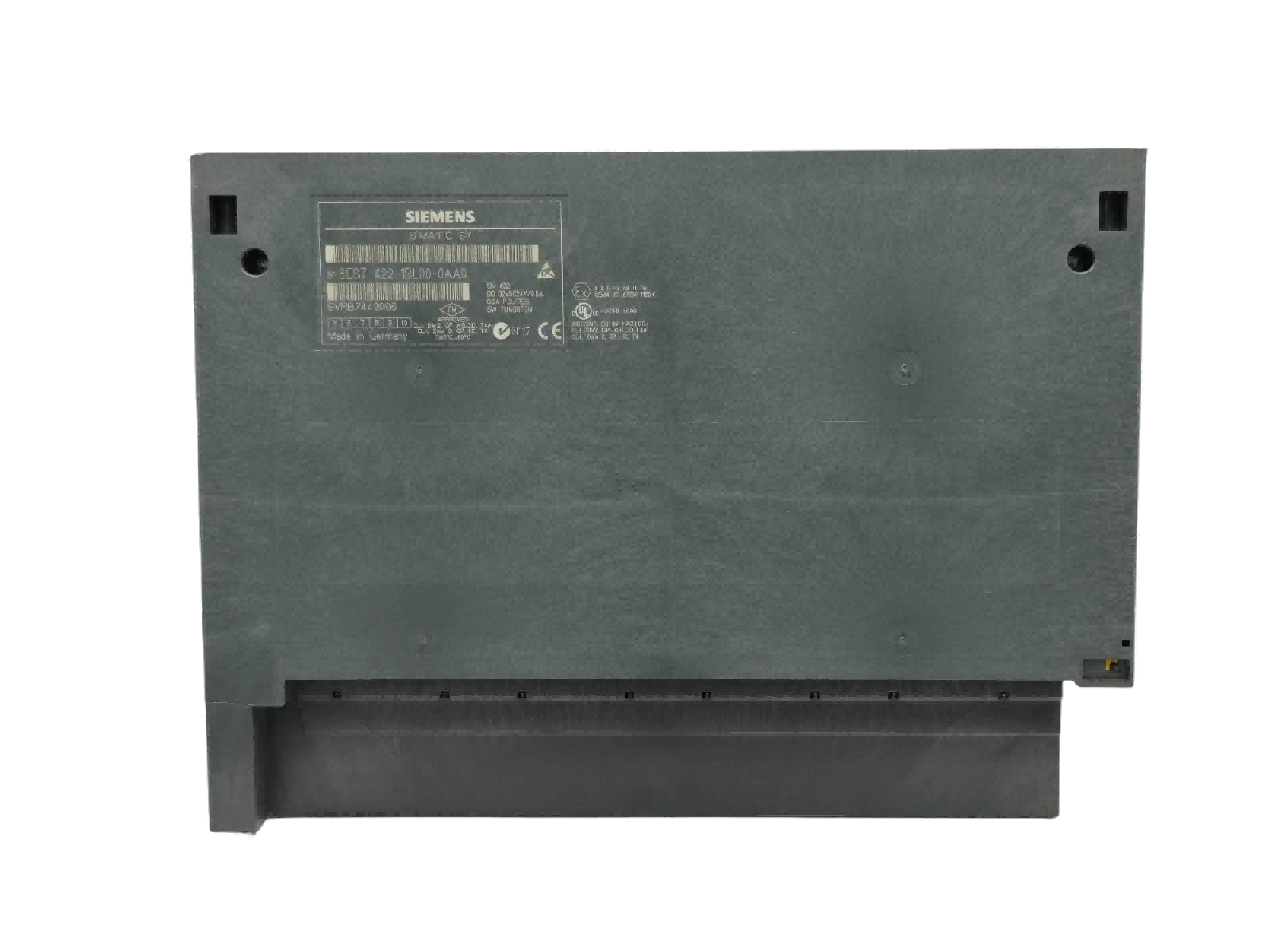

ซีเมนส์ 6ES7422-1BL00-0AA0

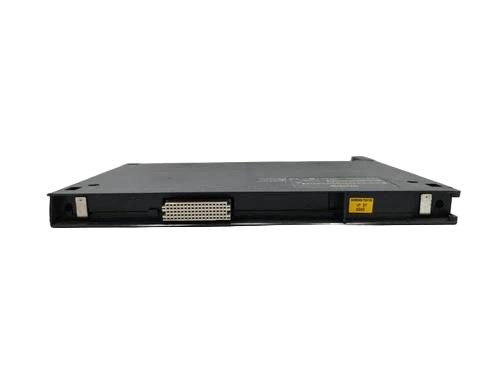

การควบคุมสายการประกอบหลายสถานีพร้อมกันมักต้องมีการขยายชั้นวางเนื่องจากสถานีไม่เพียงพอ การติดตั้ง Siemens 6ES7422-1BL00-0AA0 สามารถขจัดความจำเป็นในการใช้โมดูลส่วนขยายเพิ่มเติมได้โดยตรง โดยใช้เอาต์พุตทรานซิสเตอร์ความหนาแน่นสูง 32 ช่อง บอร์ดนี้มีขั้วต่อด้านหน้าแบบมาตรฐาน 40 พินอยู่ที่ด้านล่าง การวัดสายไฟและสัญญาณทั้งหมดสามารถทำได้ที่ด้านหน้าโดยไม่ต้องถอดแผงด้านข้างออก นอกจากนี้ยังรองรับการสลับเปลี่ยนทันทีขณะเปิดเครื่อง และเพียงกดคันโยก ส่วนประกอบที่ผิดพลาดก็สามารถเปลี่ยนได้ทันทีโดยไม่รบกวนช่องที่อยู่ติดกัน ปัจจุบัน Hanyite Automation Technology มีบอร์ดการ์ดใหม่ล่าสุดในสต็อก ค้นหาซัพพลายเออร์ที่เหมาะสมและซื้อโดยตรง ซึ่งจะช่วยประหยัดเวลาในการจัดส่งที่ยาวนาน และช่วยให้ตู้ไฟฟ้าสามารถกลับมาทำงานต่อได้ทันที

มันทำงานอย่างไร / แผนภาพการไหลของสัญญาณ

CPU ของสเตชั่นหลัก S7-400 ออกคำแนะนำในการใช้งาน ➔ บัสเพลนด้านหลังส่งข้อมูลด้วยความเร็วสูง ➔ Siemens 6ES7422-1BL00-0AA0 รับสัญญาณระดับลอจิก ➔ วงจรแยกโฟโตอิเล็กทริกภายในทำการประมวลผลป้องกันการรบกวน ➔ ขับเคลื่อนทรานซิสเตอร์ 24 โวลต์ DC 32 ตัวสำหรับเอาต์พุต ➔ แอคทูเอเตอร์และไฟแสดงสถานะตอบสนองการทำงานอย่างแม่นยำ

ฟังก์ชั่นหลัก

ให้เอาต์พุตทรานซิสเตอร์ DC แบบดิจิทัล 32 ช่อง พร้อมช่องสัญญาณเดียวที่รองรับการสลับพัลส์ความถี่สูงและการควบคุมสวิตช์ทั่วไป

กลไกการแยกไฟฟ้าที่เข้มงวดในตัว โดยจะตัดเส้นทางการรบกวนของวงจรกระแสแรงภายนอกไปยังบัสเพลนของระบบ

ใช้งานได้กับแรงดันไฟฟ้าอุตสาหกรรมมาตรฐาน 24 โวลต์ ขับรีเลย์กลางและโซลินอยด์วาล์วและโหลดความต้านทานอื่นๆ ได้อย่างง่ายดาย

รองรับการแมปการกำหนดแอดเดรสที่ราบรื่นอย่างต่อเนื่อง ลดความซับซ้อนของการจัดสรรตัวแปรและขั้นตอนการเรียกลอจิกของโปรแกรมควบคุมระดับบน

แต่ละช่องสัญญาณเอาท์พุตมีการโอเวอร์โหลดแยกกันและการป้องกันการลัดวงจร เพื่อหลีกเลี่ยงอัมพาตเอาต์พุตการ์ดบอร์ดทั้งหมดที่เกิดจากความล้มเหลวจุดเดียว

ประโยชน์ในการแก้ปัญหา

การเดินสายไฟระยะไกลในสายการผลิตขนาดใหญ่มีแนวโน้มที่จะเกิดแรงเคลื่อนไฟฟ้าเหนี่ยวนำ บอร์ดเอาท์พุตทั่วไปมักจะติดไฟผิดพลาดเนื่องจากการรบกวนจากคลื่นเสียง กลไกการแยกส่วนที่มั่นคงของโมดูลนี้จะตัดเส้นทางการรบกวนออกจากระดับทางกายภาพ ทำให้มั่นใจได้ว่าสัญญาณจะบริสุทธิ์ ในระหว่างการทำงานพร้อมกันที่เวิร์กสเตชันหลายเครื่อง โมดูล 16 จุดมักจะบังคับให้ชั้นวางขยายบ่อยครั้ง ในขณะที่ Siemens 6ES7422-1BL00-0AA0 ที่มีการกำหนดค่าความหนาแน่นสูง 32 ช่วยลดพื้นที่ฮาร์ดแวร์และโหนดการเดินสายไฟโดยตรง ซึ่งช่วยลดความเสี่ยงของความผิดปกติของสายเคเบิลภายในตู้ ในระหว่างการเริ่มต้นและปิดอุปกรณ์ คอยล์ DC มีแนวโน้มที่จะสร้างแรงดันไฟกระชาก วงจรป้องกันภายในดูดซับแรงเคลื่อนไฟฟ้าย้อนกลับได้อย่างมีประสิทธิภาพ หลีกเลี่ยงความเสี่ยงที่เอาต์พุตจะพังและการยึดเกาะที่นำไปสู่การทำงานผิดปกติหรือการหยุดการผลิต

การบริการนอกสถานที่และการเปลี่ยนชิ้นส่วนที่ง่ายดาย

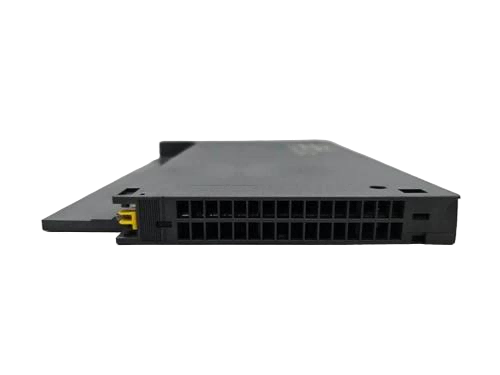

โมดูลใช้กลไกการเดินสายแบบสอดด้านหน้ารวมกับรางนำด้านล่างแบบ snap-fit เมื่อแก้ไขปัญหาสายไฟ เพียงคลายขั้วต่อที่ด้านหน้าเพื่อวัด โดยไม่ต้องถอดแผงด้านข้างของเครื่องออกทั้งหมด ชั้นวาง S7-400 รองรับการทำงานแบบ hot-plug พร้อมการเปิดเครื่อง เมื่อเปลี่ยน Siemens 6ES7422-1BL00-0AA0 เพียงดันคันโยกล็อคไปด้านข้าง ดึงส่วนประกอบเก่าออกในแนวตั้ง แล้วใส่บอร์ดใหม่ กระบวนการทั้งหมดไม่รบกวนการทำงานของช่องที่อยู่ติดกัน ไฟแสดงสถานะสีเขียวบนแผงจะสัมพันธ์กับช่องสัญญาณเอาท์พุตแต่ละช่อง หากแอคชูเอเตอร์ตัวใดชำรุดหรือลัดวงจร สามารถระบุตำแหน่งวงจรความผิดปกติได้อย่างรวดเร็วโดยการสแกนสถานะที่ส่องสว่าง ช่วยลดขั้นตอนที่ยุ่งยากในการเชื่อมต่อคอมพิวเตอร์เพื่อตรวจสอบโปรแกรม

การรับรองและกรณีการใช้งาน

การ์ดนี้สร้างขึ้นเพื่อให้สอดคล้องกับ CE และ UL508 ใช้งานได้ในสภาพแวดล้อมทางอุตสาหกรรมทั่วไป ในขณะเดียวกันก็เป็นไปตามกฎความปลอดภัยและความเข้ากันได้ทางแม่เหล็กไฟฟ้า ในการใช้งานจริงที่โรงงานเชื่อมยานยนต์ ระบบทำงานอย่างต่อเนื่องเป็นเวลาหลายปีเพื่อควบคุมวาล์วอากาศและตัวแสดงสถานะ โดยคงตัวแม้ผ่านฝุ่นและเสียงไฟฟ้า

เรามีสต็อกชิ้นส่วนนี้ ดังนั้นคำสั่งซื้อตามปกติจึงสามารถจัดส่งได้ในวันเดียวกันหลังจากการทดสอบ เมื่อคุณเผชิญกับการปิดระบบโดยไม่ได้วางแผน เราสามารถช่วยปรับการตั้งค่าบอร์ดเก่าของคุณ และตรวจสอบหน่วยใหม่ เพื่อลดเวลาหยุดทำงานให้เหลือน้อยที่สุด
