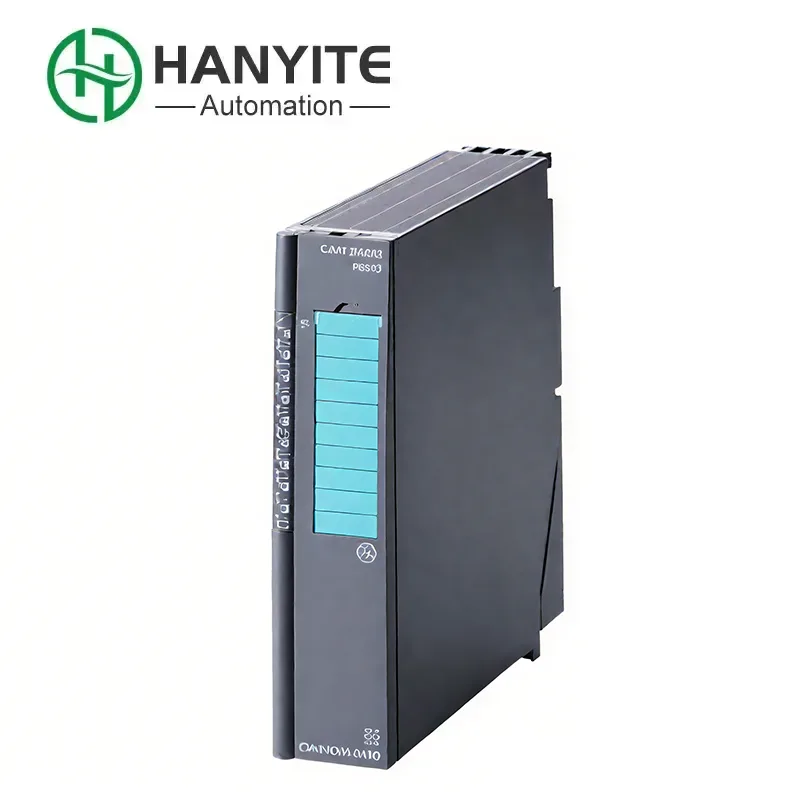

Siemens 6ES7134-7TD00-0AB0 เป็นโมดูลอินพุตแบบอะนาล็อกต้านทานความร้อน (RTD) 4 แชนเนล หน้าที่หลักคือการรับสัญญาณความต้านทานอ่อนจากเซ็นเซอร์อุณหภูมิในสถานที่ (เช่น Pt100) จากนั้นแปลงค่าความต้านทานที่แสดงถึงอุณหภูมิให้เป็นปริมาณดิจิทัลที่ PLC สามารถประมวลผลได้อย่างแม่นยำ โมดูลนี้ผ่านการรับรองสภาพแวดล้อมที่เป็นอันตราย (Ex ib[ia Ga]IIC T4 Gb, Ex ib[ia IIIC Da]IIC T4 Gb) มีการนำไปใช้อย่างกว้างขวางในด้านกระบวนการอัตโนมัติ โดยเฉพาะอย่างยิ่งในอุตสาหกรรมต่างๆ เช่น วิศวกรรมเคมี น้ำมันและก๊าซ และเภสัชภัณฑ์
Siemens 6ES7134-7TD00-0AB0 สามารถสื่อสารกับเครื่องส่งสัญญาณที่รองรับโปรโตคอล HART ได้ จึงบรรลุการส่งสัญญาณอะนาล็อกและข้อมูลการวินิจฉัยทางดิจิทัลแบบซิงโครนัส ได้รับการรับรองสำหรับใช้ในพื้นที่อันตรายโซน 1 และโซน 2 (ATEX/IECEx) โมดูลนี้มีความละเอียด 16 บิตและสามารถวัดสัญญาณอะนาล็อกได้อย่างแม่นยำ สามารถปรับให้เหมาะสมสำหรับแอปพลิเคชันควบคุมกระบวนการแบบเรียลไทม์
| หมายเลขรุ่น | ซีเมนส์ 6ES7134-7TD00-0AB0 |
| ซีรี่ส์ผลิตภัณฑ์ | คุณสมบัติที่สำคัญ |
| ประเภทสินค้า | โมดูลอินพุตแบบอะนาล็อก (AI) |
| ช่องสัญญาณเข้า | 4 ช่องสัญญาณ (แยกสัญญาณไฟฟ้า) |
| ประเภทอินพุต | เครื่องวัดอุณหภูมิความต้านทาน (RTD) |
| ประเภท RTD ที่รองรับ | พอยต์ 100, พอยต์ 200, พอยต์ 500, พอยต์ 1,000, พรรณี 100, พรรณี 120, พรรณี 200, พรรณี 500, พรรณี 1,000, Cu 10, LG (ความต้านทานเชิงเส้น) และอื่นๆ |
| วิธีการเชื่อมต่อ | การเชื่อมต่อแบบ 2 สาย 3 สาย 4 สาย |
| ช่วงการวัด | ขึ้นอยู่กับประเภทของเซนเซอร์ (เช่น Pt 100: -200 ถึง +850 °C) |
| ปณิธาน | 15 บิต + เครื่องหมาย |
| เวลาบูรณาการ / เวลาการแปลง | 50 ms (ต่อช่องสัญญาณ สำหรับทุกช่องสัญญาณ) |
| การใช้พลังงาน | 1.7 W (จากแบ็คเพลนบัส) |
| การบริโภคปัจจุบัน (L+) | 40 mA (ที่ 24 V DC) |
| การต่อสายไฟ | ขั้วต่อด้านหน้า (40 พิน) |
| ขนาด (กว้าง x สูง x ลึก) | 15 มม. x 117 มม. x 73 มม |
| น้ำหนัก | ประมาณ 55 ก |
| ความเข้ากันได้ | ตัวควบคุม SIMATIC S7-1500, S7-1200, ET 200MP |
Siemens 6ES7134-7TD00-0AB0 สามารถนำไปใช้ในระบบอัตโนมัติของกระบวนการ เช่น SCADA และ PLC เพื่อตรวจสอบเซ็นเซอร์ความดัน อุณหภูมิ และการไหล การรวมอุปกรณ์ HART รองรับการวินิจฉัยระยะไกลและการปรับพารามิเตอร์ของเครื่องมือภาคสนาม นอกจากนี้ยังใช้ได้กับสภาพแวดล้อมที่อาจเกิดการระเบิดได้ เช่น โรงกลั่นน้ำมันและโรงงานเคมี
