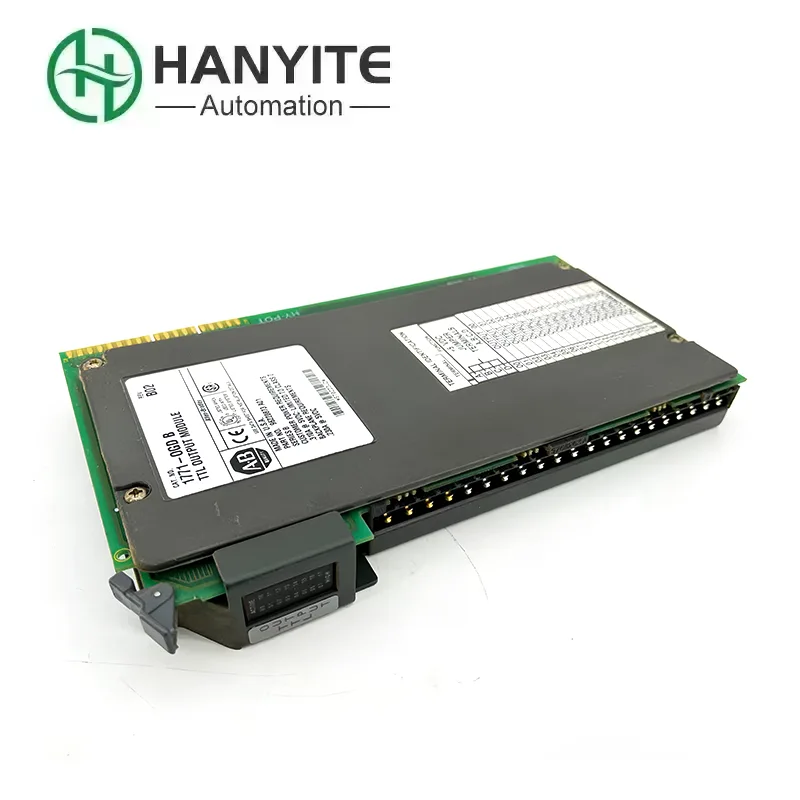

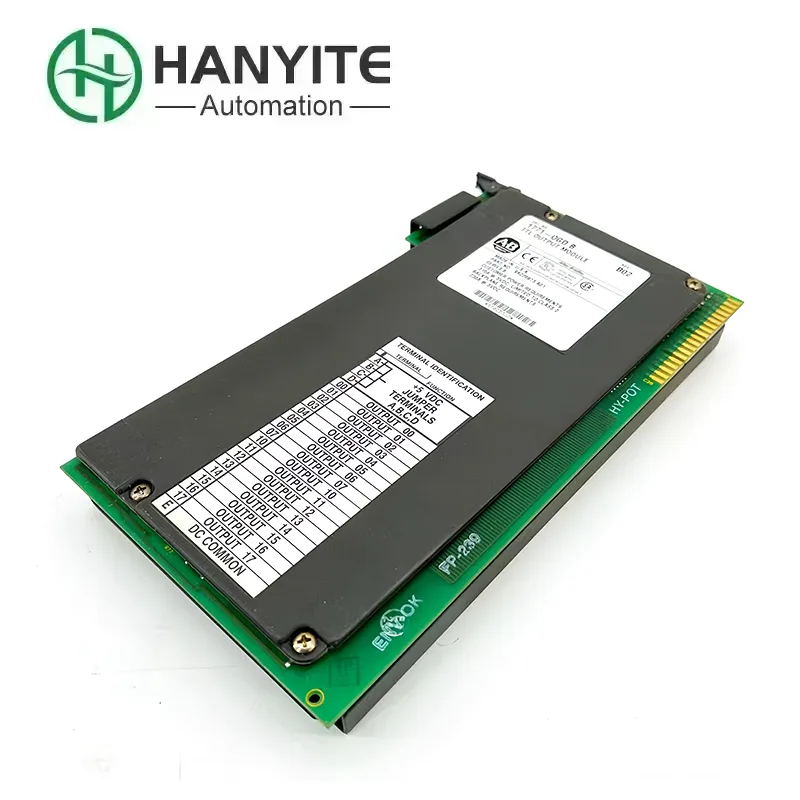

Allen Bradley 1771-OGD เป็นโมดูลเอาต์พุตดิจิทัลเป็นหลัก PLC เองก็ประมวลผลสัญญาณดิจิทัล แต่อุปกรณ์เช่นวาล์วและตัวแปลงความถี่ไม่เข้าใจสัญญาณดิจิทัล พวกเขารับรู้เฉพาะสัญญาณกระแสหรือแรงดันไฟฟ้าแบบอะนาล็อกเท่านั้น สิ่งที่ Allen Bradley 1771-OGD ทำคือการแปลงคำสั่งดิจิทัลจาก PLC ให้เป็นสัญญาณกระแส 4-20mA หรือสัญญาณแรงดันไฟฟ้า 0-10V อย่างแม่นยำ เพื่อควบคุมความเร็วและขนาดของการทำงานของอุปกรณ์ในไซต์งาน เป็นตัวแปลงสัญญาณทำหน้าที่แปลภาษาดิจิทัลของ PLC เป็นภาษาอะนาล็อกที่อุปกรณ์สามารถเข้าใจได้ ขณะนี้เรามีสินค้าคงคลังคุณภาพสูงที่เป็นต้นฉบับใหม่ และสามารถให้การสนับสนุนทางเทคนิคตามความต้องการโครงการของคุณ รวมถึงโซลูชันที่ปรับแต่งเองได้
|
ประเภทโมดูล: |
โมดูลเอาต์พุตอะนาล็อก 4 ช่องสัญญาณ |
|
ประเภทสัญญาณเอาท์พุต: |
กระแส / แรงดัน |
|
ช่วงเอาท์พุทปัจจุบัน: |
4–20 mA, 0–20 mA หรือ 0–21 mA |
|
ช่วงแรงดันไฟฟ้าขาออก: |
0–10 V DC, ±10 V DC หรือ 1–5 V DC |
|
ปณิธาน: |
12 บิต (4096 ขั้นตอน) แสดงถึงความแม่นยำในการควบคุมสูง |
|
ข้อกำหนดปัจจุบันของแบ็คเพลน: |
ประมาณ 1.2 A (จากบัส 1771-5.1V) |
|
แหล่งจ่ายไฟภายนอก: |
ต้องใช้แหล่งจ่ายไฟ DC 24V แยกต่างหาก |
|
อุณหภูมิในการทำงาน: |
0–60 °C (32–140 °F) |
|
ความเข้ากันได้: |
ส่วนใหญ่ใช้สำหรับคอนโทรลเลอร์ PLC-5 และ SLC 500 series |
ฟังก์ชันหลักของ Allen Bradley 1771-OGD สรุปได้เป็นคำเดียวว่า "Transfer"! เป็นเหมือนนักแปลโดยเฉพาะการแปลง "ภาษาดิจิทัล" ที่สมองของ PLC พูด (เช่นตัวเลขตั้งแต่ 0 ถึง 4095) เป็น "ภาษาแอนะล็อก" ที่อุปกรณ์ภายนอกสามารถเข้าใจได้ (ซึ่งก็คือกระแส 4-20mA หรือแรงดันไฟฟ้า 0-10V) มี "ห้องแปล" แยกกัน 4 ห้อง ซึ่งช่วยให้คุณควบคุมความกว้างของวาล์วได้ และอีกห้องหนึ่งจะปรับความเร็วของมอเตอร์ โดยแต่ละห้องจะทำงานของตัวเองโดยไม่รบกวนกันและกัน นอกจากนี้ยังมีความรับผิดชอบมาก มีการตรวจสอบสถานะการทำงานของตัวเองอย่างต่อเนื่อง หากสายไฟขาดหรือลัดวงจรจะรายงานให้ PLC ทราบทันทีเพื่อให้ระบบทราบว่ามีปัญหา
เมื่อพูดถึงการเริ่มต้นและใช้งาน มันไม่เหมือนกับโมดูล "โง่" ที่เพิ่งเสียบปลั๊กและใช้งานได้ คุณต้องทำงานด้วยตนเองเล็กน้อยและใช้สมองของคุณ ประการแรก การเดินสายไฟจะต้องไม่เลอะเทอะ คุณต้องจัดเตรียมแหล่งจ่ายไฟ 24V แยกต่างหากและต้องเสียบเทอร์มินัลสำหรับสายกระแสและแรงดันไฟฟ้าในตำแหน่งที่ถูกต้องด้วย จากนั้น ในซอฟต์แวร์คอมพิวเตอร์ คุณยังต้องบอก PLC ว่าโมดูลนี้วางอยู่ในช่องใด และสำหรับแต่ละช่อง คุณต้องระบุว่าควรใช้ "ภาษาถิ่น" ใด (ไม่ว่าจะเป็นกระแสเอาต์พุตหรือแรงดันไฟฟ้า) ขั้นตอนที่สำคัญที่สุดคือทำการ "แปลง" ในโปรแกรม ตัวอย่างเช่น หากคุณต้องการเปิดวาล์วที่ 50% คุณต้องแปลง 50% นี้เป็นตัวเลขที่โมดูลสามารถเข้าใจได้ (เช่น 2048) แล้วส่งไป กระบวนการทั้งหมดค่อนข้างเหมือนกับการเรียนรู้การขับรถเกียร์ธรรมดา ตอนแรกคุณคิดว่ามีขั้นตอนมากเกินไป แต่เมื่อเรียนรู้แล้วจะสะดวกต่อการใช้งานมาก
ถ้าจะให้อธิบายง่ายๆ ก็คือ Allen Bradley 1771-OGD ข้อได้เปรียบสูงสุดของการใช้งานก็คือ ช่วยให้คุณสามารถควบคุม "แม่นยำและมีเสถียรภาพ" ได้ เนื่องจากมีความแม่นยำสูง คุณจึงไม่เพียงแค่เปิดหรือปิดอุปกรณ์อีกต่อไป แต่สามารถตั้งค่าอย่างละเอียดเป็น 37.5% เพื่อให้คุณภาพของผลิตภัณฑ์ที่ผลิตสูงและอัตราข้อบกพร่องต่ำ นอกจากนี้ยังทำงานได้อย่างน่าเชื่อถือมากและสามารถตรวจจับปัญหาการเดินสายไฟได้ด้วยตัวเองและส่งสัญญาณเตือน หลีกเลี่ยงไม่ให้อุปกรณ์เสียหายหรือก่อให้เกิดอุบัติเหตุเนื่องจากการควบคุมล้มเหลว สำหรับโรงงานเหล่านั้นที่ยังคงใช้ระบบเก่า โมดูลนี้ถือเป็นสมบัติล้ำค่า มีความแข็งแกร่งและทนทาน และอะไหล่ก็หาได้ง่าย ช่วยให้คุณรักษาอุปกรณ์เก่าไว้อย่างดีด้วยต้นทุนที่ต่ำและสร้างมูลค่าได้อย่างมั่นคงต่อไป
ไตรมาสที่ 1 ไฟ OK ไม่ติด ฉันควรทำอย่างไร?
A: เสียบปลั๊กแน่นหรือเปล่า? มีไฟฟ้าเชื่อมต่ออยู่หรือไม่? ยังไม่ออนใช่ไหม? อาจเป็นได้ว่าโมดูล "พัง" แทนที่มัน
ไตรมาสที่ 2 โปรแกรมมีเอาต์พุต แต่ไม่มีการตอบสนองที่ไซต์ใช่ไหม
ตอบ: ใช้มัลติมิเตอร์เพื่อวัดว่า "ปาก" (ขั้วเอาต์พุต) ของโมดูล "หายใจ" (แรงดันและกระแส) หรือไม่ หากมีแสดงว่าเป็นความผิดของสายต่อหรืออุปกรณ์ ถ้าไม่เช่นนั้น แสดงว่าโมดูลไม่ได้ "พูด"
ไตรมาสที่ 3 เหตุใดจึงต้องจ่ายไฟแยกต่างหากสำหรับมัน?
ตอบ: แหล่งจ่ายไฟสำหรับแร็คคือ "งานทางจิต" ในขณะที่เอาต์พุตอะนาล็อกคือ "งานทางกายภาพ" งานทางกายภาพต้องใช้แหล่งจ่ายไฟ 24V เพิ่มเติม
