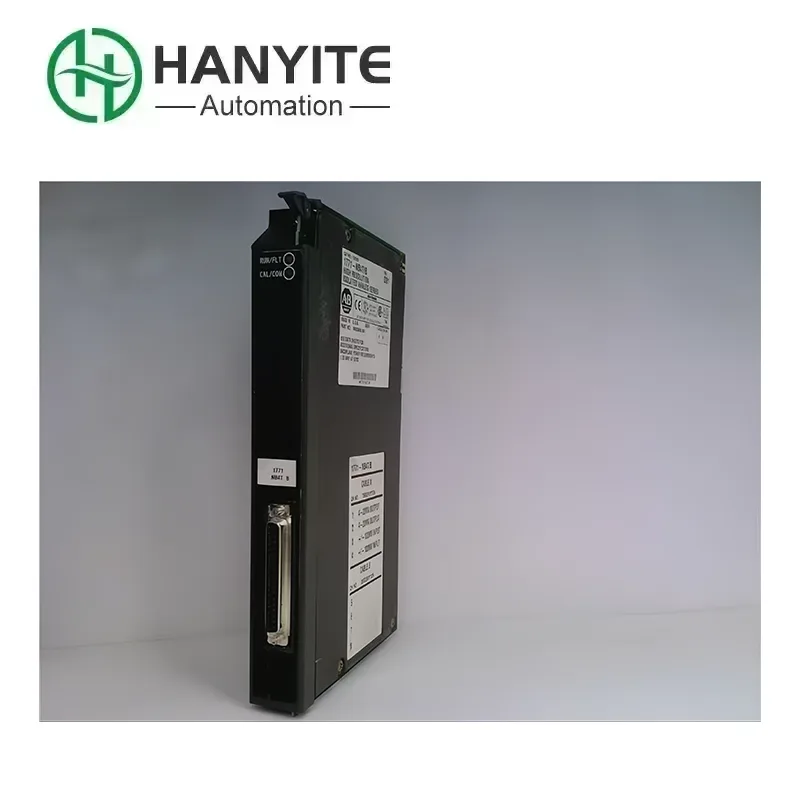

อัลเลน แบรดลีย์ 1771-NB4T

Allen Bradley 1771-NB4T เป็นโมดูลการสื่อสาร PROFIBUS-DP จากซีรีส์ Rockwell 1771 คุณสามารถคิดว่ามันเป็น "นักแปล" หรือ "สะพาน" ในโรงงานหลายแห่ง อุปกรณ์อาจมาจาก "ประเทศ" (แบรนด์) ที่แตกต่างกัน เช่น PLC มาจาก Rockwell (พูด "ภาษาอังกฤษ") แต่ตัวแปลงความถี่ เซ็นเซอร์ หรือเครื่องมือมาจาก Siemens หรือแบรนด์อื่น ๆ ในยุโรป (พูด "เยอรมัน") พวกเขาไม่เข้าใจภาษาของกันและกันและไม่สามารถสื่อสารโดยตรงได้ หน้าที่ของมันคือการเปิดใช้งาน PLC ซีรีส์ Rockwell-5 หรือ SLC 5/03 และสูงกว่าเพื่อทำความเข้าใจและสั่งการอุปกรณ์เหล่านั้นที่พูด PROFIBUS "ภาษาเยอรมัน" เพื่อให้ระบบอัตโนมัติทั้งหมดสามารถทำงานได้อย่างราบรื่นและทำงานร่วมกัน ดังนั้น เมื่อโรงงานของคุณต้องการซื้อ "นักแปล" ที่สำคัญนี้ การเลือกซัพพลายเออร์ที่เชื่อถือได้จึงมีความสำคัญสูงสุด เราสัญญาว่าจะจัดหาโมดูลดั้งเดิมและโมดูลใหม่เพื่อให้แน่ใจว่าระบบเก่าของคุณสามารถทำงานได้อย่างเสถียรและเป็นเวลานาน

การปรับปรุงประสิทธิภาพ

1. ก่อนหน้านี้ การเชื่อมต่ออุปกรณ์อาจต้องใช้การดึงสายมากกว่าหนึ่งโหล ปัจจุบัน จำเป็นต้องใช้สายเคเบิลบัสเพียงเส้นเดียวและขั้วต่อเพียงไม่กี่ตัว ซึ่งช่วยลดเวลาในการติดตั้งได้อย่างมาก

2. ด้วยซอฟต์แวร์กำหนดค่า วิศวกรสามารถดูสถานะเครือข่ายทั้งหมดบนคอมพิวเตอร์และค้นหาปัญหาการสื่อสารได้อย่างรวดเร็ว แทนที่จะใช้มัลติมิเตอร์เพื่อตรวจสอบสายไฟทีละเส้นเหมือนเมื่อก่อน

3. เมื่ออุปกรณ์ทำงานผิดปกติ ข้อมูลการวินิจฉัยของโมดูลสามารถบอกคุณได้อย่างรวดเร็วว่าสถานีทาสใดถูกตัดการเชื่อมต่อ และเจ้าหน้าที่บำรุงรักษาสามารถไปตรวจสอบอุปกรณ์นั้นได้โดยตรง แทนที่จะค้นหาปัญหาทุกที่ ซึ่งช่วยลดระยะเวลาการหยุดทำงานลงอย่างมาก

4. สามารถอ่านข้อมูลจำนวนมากจากอุปกรณ์ได้ในคราวเดียว (เช่น กระแสไฟฟ้าที่ใช้งาน ความถี่ รหัสความผิดปกติของตัวแปลงความถี่ ฯลฯ) แทนที่จะสามารถอ่านได้เฉพาะสัญญาณธรรมดาเหมือนเมื่อก่อน ข้อมูลมีความครอบคลุมมากขึ้นและการควบคุมมีความแม่นยำมากขึ้น

จุดสนใจหลัก

1. ข้อได้เปรียบที่ยิ่งใหญ่ที่สุดคืออุปกรณ์แบรนด์ต่างๆ สามารถอยู่ร่วมกันได้อย่างกลมกลืนภายในระบบเดียว คุณไม่จำเป็นต้องเปลี่ยนตัวแปลงความถี่ของ Siemens ทั้งหมดเพียงเพื่อใช้ Rockwell's PLC ซึ่งช่วยประหยัดเงินได้มาก

2. เมื่อเปรียบเทียบกับการเดินสายไฟแบบจุดต่อจุดแบบเดิม PROFIBUS ช่วยให้อุปกรณ์จำนวนมากสามารถเชื่อมต่อด้วยสายเคเบิลบัสเส้นเดียว ยิ่งมีอุปกรณ์มากเท่าไร การประหยัดต้นทุนในแง่ของสายเคเบิล ชั้นวาง และโครงสร้างก็จะยิ่งเห็นได้ชัดเจนขึ้น และตู้ก็จะยิ่งสะอาดมากขึ้นเท่านั้น

3. การสื่อสารแบบดิจิทัลมีความแม่นยำมากขึ้น มีความสามารถในการป้องกันการรบกวนที่แข็งแกร่งขึ้น และการรับส่งข้อมูลเร็วขึ้น ช่วยให้ระบบควบคุมทั้งหมดได้รับความเร็วและความเสถียรในการตอบสนองในระดับที่สูงขึ้น

4. สำหรับระบบ PLC-5 ที่ยังคงทำงานได้อย่างเสถียร หากจำเป็นต้องเพิ่มอุปกรณ์ PROFIBUS ใหม่ โมดูลนี้เป็นตัวเลือกที่ดีที่สุด โดยหลีกเลี่ยงการลงทุนจำนวนมากในการอัพเกรดระบบทั้งหมด

ความเข้ากันได้และบูรณาการ

1.Allen Bradley 1771-NB4T ได้รับการออกแบบมาเพื่อใช้ร่วมกับโปรเซสเซอร์ซีรีส์ PLC-5 และ SLC 5/03 และสูงกว่าเป็นหลัก โปรดทราบว่าไม่สามารถใช้กับแพลตฟอร์ม ControlLogix หรือ CompactLogix ที่ทันสมัยกว่านี้ได้ ซึ่งมีโมดูลซีรีส์ 1756 หรือ 1769 ที่สอดคล้องกัน

2. จะต้องติดตั้งในชั้นวาง I/O ซีรีส์ 1771 เช่น 1771-A1B, 1771-A2B, 1771-A3B เป็นต้น

3. ในฐานะสถานีหลัก มันสามารถรวมอุปกรณ์ของบริษัทอื่นส่วนใหญ่ที่รองรับโปรโตคอลทาส PROFIBUS-DP เช่น ตัวแปลงความถี่ สตาร์ทเตอร์ เครื่องมือ โมดูล I/O ฯลฯ จากแบรนด์ต่างๆ เช่น Siemens, SEW และ Danfoss ความเข้ากันได้นั้นกว้างขวางมากและเป็น "แจ็คแห่งการซื้อขายทั้งหมด" อย่างแท้จริง

4. ต้องใช้ RSLogix 5 หรือ RSLogix 500 ในการเขียนโปรแกรม PLC และสามารถแลกเปลี่ยนข้อมูลกับ 1771-NB4T ผ่านคำสั่งการถ่ายโอนบล็อก (BTR/BTW) ในเวลาเดียวกัน จะต้องใช้ซอฟต์แวร์ RSNetWorx สำหรับ PROFIBUS เพื่อกำหนดค่าเครือข่าย PROFIBUS ทั้งหมด

คำถามที่พบบ่อย

คำถามที่ 1: โมดูลนี้สามารถใช้กับแร็ค ControlLogix ของฉันได้หรือไม่

ตอบ: Allen Bradley 1771-NB4T เป็นโมดูลของสถาปัตยกรรม 1771 และสามารถใช้ได้ในระบบ PLC-5 และ SLC 500 เท่านั้น ระบบ ControlLogix จำเป็นต้องใช้โมดูล 1756-DNB หรือ 1756-DNBH

คำถามที่ 2: ฉันจะรู้ได้อย่างไรว่าโปรแกรม PLC ของฉันอ่านและเขียนข้อมูลได้อย่างถูกต้องหรือไม่

ตอบ: ในโปรแกรม PLC คุณต้องใช้คำสั่ง Block Transfer Read (BTR) และ Block Transfer Write (BTW) เพื่อสื่อสารกับโมดูล คุณสามารถตรวจสอบ "บิตเสร็จสมบูรณ์" (DN) และ "บิตข้อผิดพลาด" (ER) ของคำสั่งเหล่านี้ รวมถึงข้อมูลในตารางข้อมูล เพื่อพิจารณาว่าการสื่อสารเป็นเรื่องปกติหรือไม่

คำถามที่ 3: อุปกรณ์ที่ฉันมี ซึ่งก็คือ PROFIBUS-PA สามารถเชื่อมต่อโดยตรงได้หรือไม่

ตอบ: ไม่ มันทำไม่ได้ PROFIBUS-PA เป็นบัสที่ปลอดภัยที่ใช้สำหรับกระบวนการอัตโนมัติ คุณต้องมีตัวเชื่อมต่อ DP/PA หรือลิงก์เพื่อเชื่อมต่อส่วน PA กับเครือข่าย DP จากนั้น Allen Bradley 1771-NB4T จะสามารถสื่อสารกับอุปกรณ์ PA ได้
