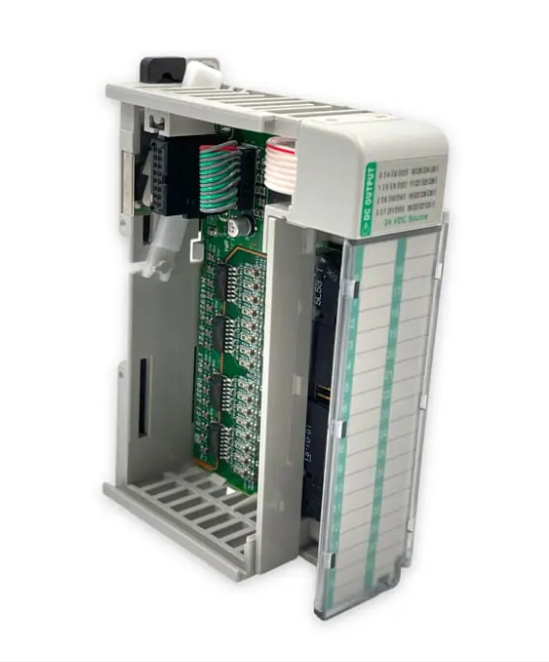

อัลเลน แบรดลีย์ 1769-OB32T

Allen Bradley 1769-OB32T โดยพื้นฐานแล้วเป็นโมดูลเอาต์พุต DC ความหนาแน่นสูง 32 จุด เป็นของกลุ่มผลิตภัณฑ์ CompactLogix จาก Rockwell Automation หน้าที่หลักคือการรับคำสั่งจาก PLC และควบคุมแอคทูเอเตอร์ที่ไซต์งาน เนื่องจากมีจุดเอาท์พุต 32 จุด จึงเหมาะอย่างยิ่งสำหรับสถานการณ์ที่มีจุดเอาท์พุตจำนวนมากแต่มีพื้นที่ตู้ควบคุมจำกัด จุดที่สำคัญที่สุดคือมีอุปกรณ์ป้องกันฟิวส์อิเล็กทรอนิกส์ซึ่งใช้งานได้จริงในสภาพแวดล้อมทางอุตสาหกรรมและสามารถหลีกเลี่ยงปัญหามากมายได้ ในฐานะซัพพลายเออร์ ผลิตภัณฑ์ทั้งหมดที่เรา Hanyite Automation Technology มอบให้แก่คุณในปัจจุบันเป็นผลิตภัณฑ์ของแท้ ใหม่เอี่ยม และมีอยู่ในสต็อกที่เพียงพอ หากคุณมีข้อกำหนดในการจัดซื้อใด ๆ โปรดติดต่อเราได้ตลอดเวลา

คุณสมบัติและข้อดี

ข้อได้เปรียบที่ยิ่งใหญ่ที่สุดของ Allen Bradley 1769-OB32T คือ มีหลายจุดและแข็งแกร่ง บอร์ดเดียวมี 32 จุด ซึ่งช่วยประหยัดพื้นที่อันมีค่าในตู้ควบคุมได้อย่างมาก คุณไม่จำเป็นต้องเติมแต้มพิเศษให้เต็มตู้เพียงเพื่อรองรับแต้มที่มากขึ้น ที่สำคัญที่สุดคือมาพร้อมกับฟีเจอร์ "ประกันภัยอิเล็กทรอนิกส์" หากอุปกรณ์ในไซต์งานลัดวงจรหรือโอเวอร์โหลด จะสามารถตัดการป้องกันโดยอัตโนมัติ ไม่เหมือนกับโมดูลรุ่นเก่า คุณไม่จำเป็นต้องเปลี่ยนฟิวส์ด้วยตนเองและรีเซ็ตใหม่หลังการแก้ไขปัญหา คุณสามารถกดปุ่มรีเซ็ตและใช้งานต่อได้ ซึ่งช่วยประหยัดเงินค่าอะไหล่และทำให้การบำรุงรักษาง่ายเป็นพิเศษ

ลักษณะสำคัญ

นี่คือโมดูลเอาต์พุต DC 24 โวลต์ โดยมี 32 จุดที่ได้รับการจัดการเป็นสองกลุ่ม แต่ละกลุ่มมีเทอร์มินัลทั่วไปของตัวเอง แต่ละจุดสามารถส่งออกกระแสไฟฟ้าได้ 0.5 แอมแปร์ ซึ่งเพียงพอสำหรับโซลินอยด์หรือรีเลย์ทั่วไป เป็นของครอบครัว CompactLogix และจำเป็นต้องเสียบเข้ากับแร็ค 1769 การเดินสายไฟต้องทำตามแผงขั้วต่อเฉพาะ ยิ่งไปกว่านั้น เนื่องจากมาพร้อมกับฟังก์ชันการป้องกันในตัว จึงเชื่อถือได้ในการใช้งานมากกว่าโมดูลทั่วไปมาก ไม่ต้องกังวลว่าโมดูลจะไหม้โดยไม่ตั้งใจเนื่องจากการทำงานที่ไม่เหมาะสม

ความเหมาะสมด้านสิ่งแวดล้อม

Allen Bradley 1769-OB32T ได้รับการออกแบบมาเป็นพิเศษสำหรับสภาพแวดล้อมที่รุนแรงในโรงงานและมีความทนทานอย่างยิ่ง ไม่ว่าจะเป็นฤดูร้อนหรือฤดูหนาวที่หนาวเย็น หรือในสภาวะที่ชื้นและมีฝุ่นมาก ก็สามารถทำงานได้ตามปกติ ความต้านทานต่อการสั่นสะเทือนและการรบกวนยังเป็นไปตามมาตรฐานอุตสาหกรรมอีกด้วย ตราบใดที่อยู่ภายในช่วงอุณหภูมิทั่วไป 0 ถึง 60 องศา แม้ว่าจะติดตั้งบนเครื่องสั่นก็ตาม ก็สามารถทำงานได้อย่างต่อเนื่องโดยไม่มีปัญหาใดๆ

คำถามที่พบบ่อย

ไตรมาสที่ 1 ถ้าจุดเอาท์พุตลัดวงจรไฟจะเป็นสีอะไร?

ตอบ: หากมีไฟฟ้าลัดวงจรหรือโอเวอร์โหลด โมดูลจะตัดเอาต์พุตที่จุดนั้นโดยอัตโนมัติ ในเวลานี้ ไฟแสดงสถานะ LED ที่เกี่ยวข้องจะดับลง (หรือกะพริบ ขึ้นอยู่กับเวอร์ชันของเฟิร์มแวร์ โดยปกติแล้ว การดับลงจะแสดงถึงสถานะการป้องกัน) หลังจากยกเว้นข้อบกพร่องของการลัดวงจรแล้ว ให้เปิดใช้งานช่องสัญญาณเอาท์พุตอีกครั้ง และหากไฟสว่างขึ้น แสดงว่ากลับมาเป็นปกติแล้ว

ไตรมาสที่ 2 โมดูลนี้สามารถขับเคลื่อนคอนแทคเตอร์ 110V หรือ 220V ได้โดยตรงหรือไม่

ตอบ: ไม่อย่างแน่นอน! นี่คือโมดูลเอาต์พุต 24V DC หากคุณเชื่อมต่อไฟ AC 220V ไม่เพียงแต่คอนแทคเตอร์จะไม่เคลื่อนที่ แต่โมดูลจะถูกไฟไหม้ทันที ในการขับเคลื่อนอุปกรณ์ 220V โปรดใช้รีเลย์หรือโมดูลเอาต์พุต AC

ไตรมาสที่ 3 โมดูลนี้จำเป็นต้องมีแหล่งจ่ายไฟภายนอกแยกต่างหากหรือไม่?

ตอบ: Allen Bradley 1769-OB32T ไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกแยกต่างหาก อย่างไรก็ตาม จะใช้กระแสไฟ 5V บนแบ็คเพลน (ประมาณ 290mA) ดังนั้น คุณต้องคำนวณว่าโมดูลจ่ายไฟ 1769 ของคุณสามารถรองรับโมดูลจำนวนมากได้หรือไม่ อย่าจ่ายไฟให้กับบัสมากเกินไป
