อัลเลน แบรดลีย์ 1756-PA72

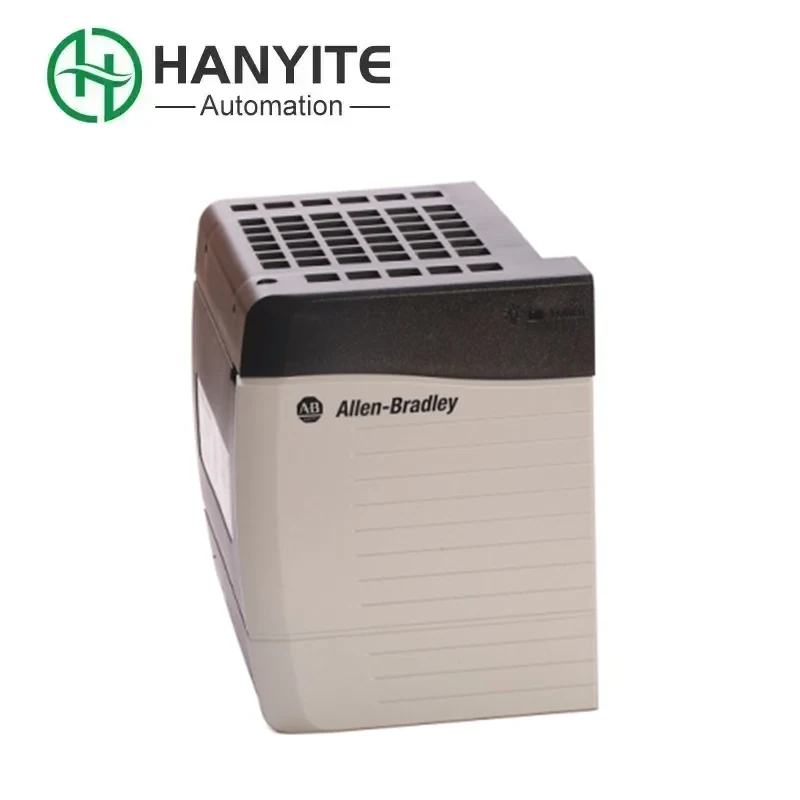

โมดูลพลังงาน Allen Bradley 1756-PA72 จัดทำโดย Hanyite คือโมดูลพลังงานซีรีส์ Rockwell Automation ControlLogix และเป็นส่วนหนึ่งของกลุ่มผลิตภัณฑ์โมดูลพลังงาน ControlLogix ส่วนใหญ่จะใช้ร่วมกับตู้ 1756 โดยให้แหล่งจ่ายไฟ DC 1.2V, 3.3V, 5V และ 24V DC สำหรับแผงหลังของตู้ ติดตั้งไว้ที่ด้านซ้ายของชั้นวางและเสียบเข้ากับแผ่นด้านหลังโดยตรง การเลือกโมดูลจะส่งผลต่อการเลือกประเภทแร็ค

ข้อกำหนดทางเทคนิคของโมดูลพลังงาน

แรงดันไฟฟ้าขาเข้าของ Allen Bradley 1756-PA72 คือ กระแสสลับ 120/240V และช่วงแรงดันไฟฟ้าที่ใช้งานคือ 85-265V กระแสสลับ กำลังไฟฟ้าเข้า 100VA/100W ความถี่อินพุตคือ 47-63Hz โมดูลสามารถจ่ายไฟ DC 1.2V, 3.3V, 5V และ 24V เมื่อกระแสไฟอยู่ที่ 1.2VDC จะเป็น 1.5A กำลังไฟพิกัดคือ 25W (ช่วงอุณหภูมิการทำงาน 0 ถึง 60℃) และอัตราการสิ้นเปลืองพลังงานคือ 85.3 BTU/ชั่วโมง กระแสไฟกระชากสูงสุดคือ 20A กระแสสูงสุดคือ 15A และโหลดหม้อแปลงสูงสุดคือ 100VA การแยกแรงดันไฟฟ้าอย่างต่อเนื่องคือ 250V; หม้อแปลงชนิดฉนวนเสริมแรงผ่านการทดสอบแรงดันไฟฟ้า 3500VDC 60 วินาที

การแก้ไขปัญหาข้อผิดพลาดทั่วไป

กำลังขับของ Allen Bradley 1756-PA72 ผิดปกติ ปรากฏเป็นไฟแสดงสถานะโมดูลที่ผิดปกติ (เช่น ไม่มีไฟแสดงสถานะเพาเวอร์หรือไฟสัญญาณเตือนติดตลอดเวลา) ซึ่งอาจทำให้อุปกรณ์ดาวน์สตรีมปิดหรือรีสตาร์ท ตรวจสอบว่าแรงดันไฟฟ้าขาเข้าอยู่ในช่วงที่กำหนดหรือไม่ และเอาต์พุตมีโอเวอร์โหลดและไม่มีไฟฟ้าลัดวงจรหรือไม่ หากโมดูลขาดการติดต่อสื่อสารกับตัวควบคุมหลัก อาจเป็นเพราะอินเทอร์เฟซการสื่อสารหลวมหรือเกิดข้อผิดพลาดในวงจรแยกแสง การวินิจฉัยสามารถทำได้ผ่านอินเทอร์เฟซ 9600 Baud RS-232 (ขั้วต่อ d ตัวผู้ 25 พิน) โมดูลนี้มีวงจรตรวจจับข้อผิดพลาดภายในที่สามารถตรวจสอบรางจ่ายไฟ ตัวควบคุมแรงดันไฟฟ้า และบัสบาร์ภายในได้อย่างต่อเนื่อง เมื่อเกิดข้อผิดพลาดชั่วคราว คุณสามารถอ่านรหัสความผิดปกติได้ผ่านเครื่องมือวินิจฉัย Diagread สำหรับข้อผิดพลาดถาวร จะต้องตรวจสอบสถานะของวงจรการลงคะแนนเสียงส่วนใหญ่ของฮาร์ดแวร์

การแก้ไขปัญหาและขั้นตอน

ยืนยันว่าได้เสียบโมดูล Allen Bradley 1756-PA72 ที่จะเปลี่ยนเข้าไปในช่องเสียบจริงแล้ว และรางจ่ายไฟคู่เชื่อมต่ออย่างถูกต้อง วัดความเสถียรของแรงดันไฟฟ้าอินพุตเพื่อแยกแยะความผันผวนของโครงข่ายหรือการเชื่อมต่อที่หลวม เชื่อมต่อกับซอฟต์แวร์ Diagread ผ่านอินเทอร์เฟซการวินิจฉัย Triconex (RS-232) เพื่ออ่านบันทึกการเข้าถึงหน่วยความจำและสถานะบัสการสื่อสาร หาก "ข้อผิดพลาดของตัวประมวลผลการสื่อสาร" ปรากฏขึ้น โปรดตรวจสอบสถานะการทำงานของตัวประมวลผล MOTOROLA MPC860 (32 บิต 50MHz) และความสมบูรณ์ของข้อมูล Flash ROM เมื่อวินิจฉัยข้อผิดพลาดถาวร ระบบจะรองรับการเปลี่ยนโมดูลออนไลน์ และระบบจะสลับไปที่โหมดทนทานต่อข้อผิดพลาดโดยอัตโนมัติ (ขึ้นอยู่กับวงจรการตรวจจับข้อผิดพลาดและการออกแบบที่ซ้ำซ้อน) โปรดสำรองข้อมูลการกำหนดค่าก่อนการเปลี่ยนเพื่อให้แน่ใจว่าเวอร์ชันเฟิร์มแวร์ของโมดูลที่ถูกแทนที่นั้นเข้ากันได้กับระบบดั้งเดิม
