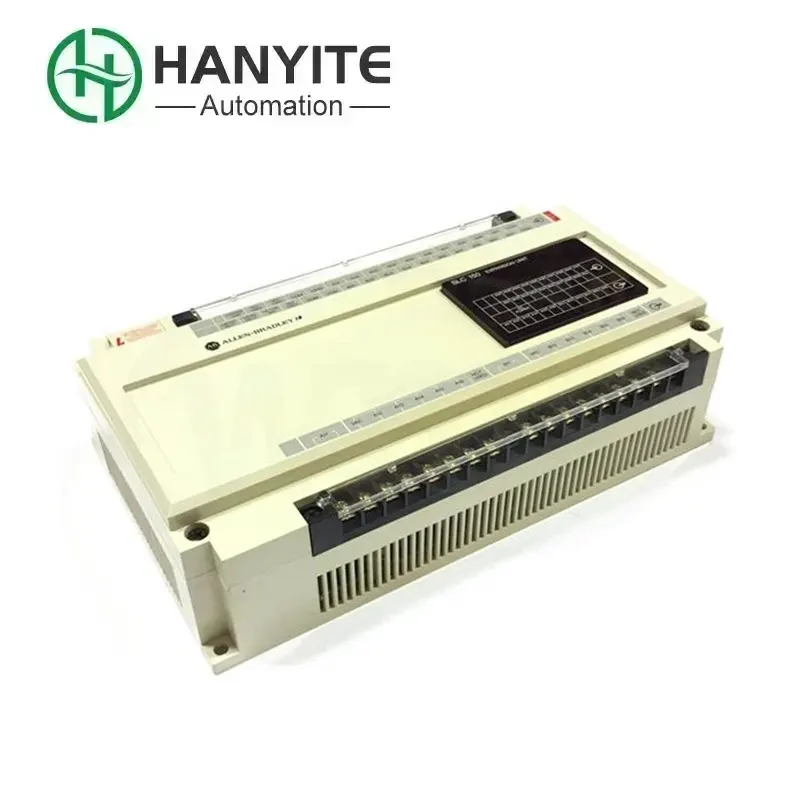

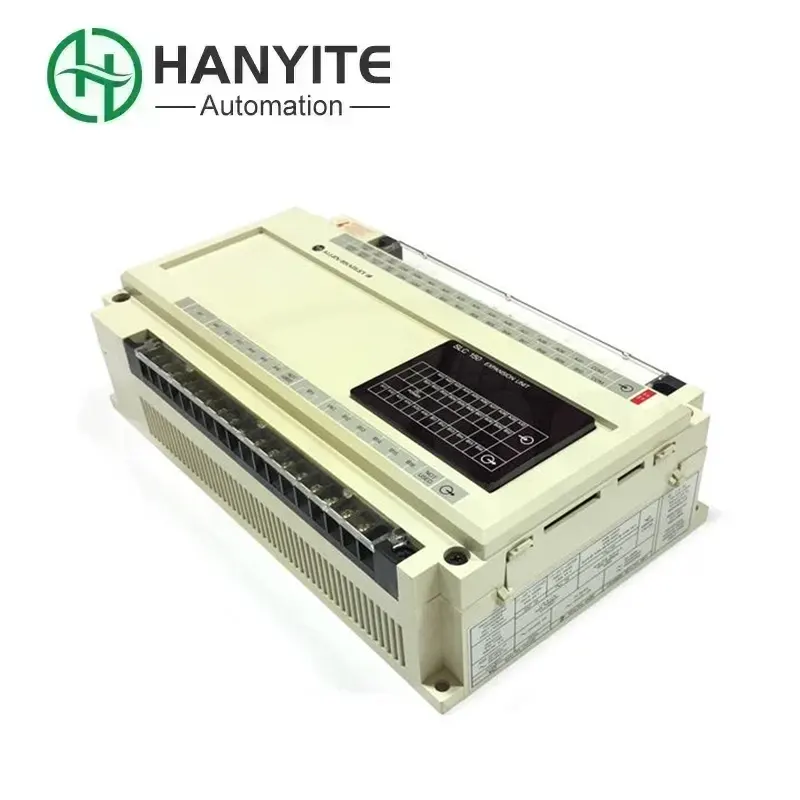

อัลเลน แบรดลีย์ 1745-E151

Allen Bradley 1745-E151 คือ "โมดูลสแกนเนอร์ I/O ระยะไกล" ที่ Rockwell ติดตั้งสำหรับ PLC-5 ซึ่งเป็น "หัวหน้าโรงงานเก่า" คนนี้ พูดง่ายๆ ก็คือ "นักแปลการสื่อสาร" ลองคิดดูสิ ในโรงงานขนาดใหญ่ สมองของ PLC อยู่ในตู้ไฟฟ้า แต่คนงาน (โมดูล I/O) กระจัดกระจายไปตามมุมต่างๆ บางแห่งอยู่ห่างออกไปหลายสิบหรือหลายร้อยเมตร ดึงสายไฟตรงนั้นเหรอ? นั่นใช้ไม่ได้จริง! ดังนั้น ทุกคนจึงใช้ "ภาษาสีดำ" ประเภทหนึ่งที่เรียกว่า "Remote I/O" ในการสื่อสาร มันคือ "หัวหน้านักแปล" ของสมอง PLC มีหน้าที่รับผิดชอบในการแปลคำสั่งของ PLC เป็น "ภาษาสีดำ" ของ I/O ระยะไกลและส่งออกคำสั่งเหล่านั้น จากนั้นแปล "ภาษาสีดำ" ที่ผู้ปฏิบัติงานรายงานกลับไปที่ PLC เพื่อให้คำสั่งมองเห็น ดังนั้น เมื่อคุณวางแผนที่จะซื้อชิ้นส่วนอะไหล่ที่สำคัญนี้ การเลือกซัพพลายเออร์ที่เชื่อถือได้จึงมีความสำคัญอย่างยิ่ง เนื่องจากจะส่งผลโดยตรงต่อการทำงานที่มั่นคงของอุปกรณ์เก่า เราสามารถจัดหาแบบเดิมและแบบใหม่ให้คุณได้ เพื่อให้มั่นใจว่า "หัวหน้าโรงงานเก่า" ของคุณสามารถเข้าใจและแสดงออกต่อไป และเป็นผู้นำทีมผู้ผลิตทั้งหมดได้

โครงสร้างผลิตภัณฑ์

การออกแบบโครงสร้างผลิตภัณฑ์ของ Allen Bradley 1745-E151 มีความคลาสสิกอย่างยิ่ง ใช้ขนาดโมดูลาร์ PLC-5 มาตรฐาน และสามารถเสียบเข้ากับชั้นวางภายในของระบบ PLC-5 ได้อย่างราบรื่น โดยบูรณาการเข้ากับแบ็คเพลนของโปรเซสเซอร์อย่างใกล้ชิด คุณสมบัติทางกายภาพหลักจะสะท้อนให้เห็นบนแผงควบคุม โดยส่วนใหญ่จะรวมถึงชุดอินเทอร์เฟซสายโคแอกเซียลสำหรับเชื่อมต่อเครือข่าย I/O ระยะไกล (โดยปกติจะเป็นหนึ่งอินพุตและหนึ่งเอาต์พุต) ซึ่งถือเป็น "เส้นทางสำคัญ" สำหรับการสื่อสารระหว่างเครือข่ายและอุปกรณ์ภาคสนาม นอกจากนี้ โมดูลยังรวมเข้ากับแถวไฟแสดงสถานะ LED อีกด้วย ไฟแสดงสถานะเหล่านี้ทำหน้าที่เป็นหน้าต่างการวินิจฉัย ซึ่งสามารถแสดงสถานะการทำงานของโมดูลแบบเรียลไทม์และเป็นธรรมชาติ ความสมบูรณ์ของการสื่อสารเครือข่าย และการแลกเปลี่ยนข้อมูลกับไซต์ระยะไกลเป็นเรื่องปกติหรือไม่ ช่วยให้วิศวกรสามารถระบุการทำงานปกติของระบบได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือที่ซับซ้อน

คุณสมบัติที่สำคัญ

คุณลักษณะที่สำคัญที่สุดของ Allen Bradley 1745-E151 คือความสามารถและความสามารถในการขับเคลื่อนโปรโตคอลการสื่อสาร "Remote I/O" ที่เป็นเอกสิทธิ์ของ Rockwell แม้ว่าโปรโตคอลนี้จะเก่า แต่ก็มีชื่อเสียงในด้านความน่าเชื่อถือสูงและประสิทธิภาพแบบเรียลไทม์ในสภาพแวดล้อมอุตสาหกรรมเฉพาะ ด้วยความสามารถในการระบุตำแหน่งอันทรงพลัง โมดูลเดียวสามารถจัดการจุด I/O ได้สูงสุด 256 จุด ซึ่งเพียงพอที่จะรองรับข้อกำหนดการควบคุมแบบกระจายของสายการผลิตขนาดกลางหรือหน่วยขนาดใหญ่ ซึ่งแสดงให้เห็นถึงความสามารถในการรับน้ำหนักที่โดดเด่นและความสามารถในการปรับขนาดของระบบ

การปรับปรุงประสิทธิภาพ

1. เดิมทีจำเป็นต้องดึงสายสัญญาณหลายสิบหรือหลายร้อยเส้น ตอนนี้สายโคแอกเซียลเพียงเส้นเดียวก็เพียงพอแล้วที่จะจัดการทุกอย่าง ซึ่งช่วยประหยัดค่าสายไฟและสายไฟได้มหาศาล

2.มีสายไฟน้อยลง มีจุดบกพร่องน้อยลง การแก้ไขปัญหาจะง่ายขึ้น เพียงตรวจสอบว่าสายหลักนี้ทำงานอย่างถูกต้องหรือไม่ ง่ายกว่าการตรวจสอบแต่ละสายทีละเส้นมาก

3.จำเป็นต้องเพิ่มอุปกรณ์ในสายการผลิตหรือไม่? เพียงเพิ่มโมดูลใหม่เข้ากับสาย I/O ระยะไกล ไม่ต้องดึงสายไฟใหม่ออกจากตู้ไฟฟ้า สะดวกมาก

แผนภูมิการไหลของผลิตภัณฑ์

1.รับคำสั่ง - PLC (สมอง) จะสั่งการ เช่น "Start Device No. 3"

2.การแปลและการบรรจุหีบห่อ - Allen Bradley 1745-E151 (นักแปล) แปลคำสั่งนี้เป็น "โค้ด" (แพ็กเก็ตข้อมูล) เฉพาะที่เครือข่าย I/O ระยะไกลสามารถเข้าใจได้ทันที

3.ส่งออก - ผ่านสายโคแอกเซียล (คล้ายกับสายเคเบิลทีวีรุ่นเก่า) "โค้ด" นี้จะถูกถ่ายทอดไปยังมินเนี่ยนทั้งหมด (โมดูลอะแดปเตอร์ I/O) บนเครือข่าย

4.รับรายงาน - มินเนี่ยนได้รับคำสั่งให้ทำงานและส่งสถานะกลับพร้อมกัน (เช่น "ภารกิจเสร็จสมบูรณ์") โดยใช้ "รหัส"

5. แปลและรายงาน - จากนั้นจะแปล "รหัส" ที่ได้รับกลับเป็นตัวเลขที่ PLC สามารถเข้าใจและรายงานไปยังสมองได้
