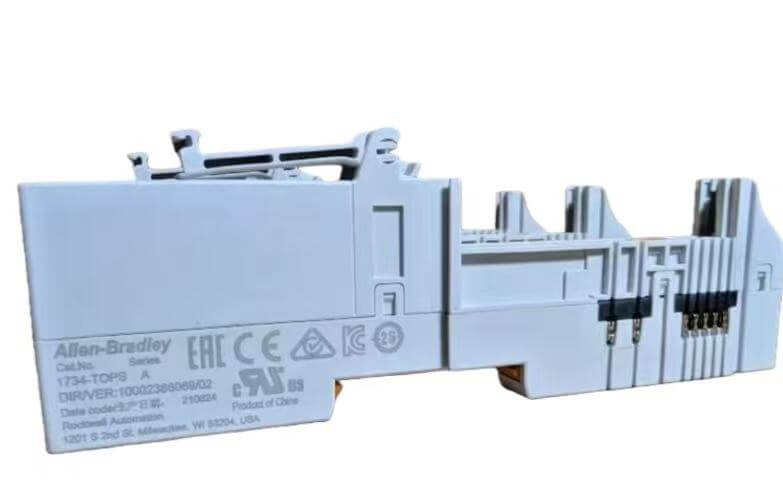

อัลเลน แบรดลีย์ 1734-TOPS

ภายใต้เงื่อนไขของการจัดเรียง I/O แบบกระจายความหนาแน่นสูง โมดูลขั้วต่อสกรูแบบเดิมมีแนวโน้มที่จะคลายตัวเนื่องจากการสั่นสะเทือน และกระบวนการเดินสายไฟใช้เวลานาน Allen Bradley 1734-TOPS ใช้เทคโนโลยีการบีบอัดแบบสปริง ซึ่งรองรับการเสียบสาย 14AWG โดยตรง เข้ากันได้กับแหล่งจ่ายไฟ 24V DC ในสถานที่ และเชื่อมต่อกับอะแดปเตอร์ 1734-AENT ที่แผงด้านหลังได้อย่างราบรื่น หลีกเลี่ยงความเสี่ยงในการเดินสายที่แข็งและการเชื่อมต่อที่ผิดพลาดโดยสิ้นเชิง

หลังจากที่เทคโนโลยีระบบอัตโนมัติของ Hanyite ประสานงานกับซัพพลายเออร์เพื่อการจัดซื้อจำนวนมาก หน้าจอแสดงค่าน้ำหนักทั้งหมดนี้เป็นของใหม่และมีในสต็อก ช่วยให้มั่นใจได้อย่างมีประสิทธิภาพในการประกอบตู้ควบคุมไฟฟ้าในสายการผลิตอย่างรวดเร็วและการส่งมอบชิ้นส่วนอะไหล่ได้ทันเวลา

ประโยชน์หลัก

การเดินสายไฟที่ไซต์งานใช้เทคโนโลยีการบีบอัดสปริงแทนการยึดสกรูแบบเดิม ซึ่งช่วยลดเวลาการเดินสายไฟแบบแข็งของตู้ควบคุมได้อย่างมาก และขจัดปัญหาที่อาจเกิดขึ้นจากการคลายตัวของขั้วต่อที่เกิดจากการสั่นสะเทือน

ฐานโมดูลรองรับการทำงานแบบ Hot-swappable พร้อมการเปิดเครื่อง เมื่อเปลี่ยนส่วนประกอบเทอร์มินัล ไม่จำเป็นต้องถอดแหล่งจ่ายไฟหลักของระบบ ซึ่งช่วยลดต้นทุนการบำรุงรักษาสำหรับสายการผลิตได้อย่างมาก

อัตราการเข้าพักของรางโดยรวมมีขนาดเล็กมาก ทำให้สามารถจัดวางความหนาแน่นสูงในศูนย์ควบคุมมอเตอร์ที่มีพื้นที่จำกัด ปรับปรุงการใช้พื้นที่ของตู้ไฟฟ้า

ฐานสายไฟและโมดูลอิเล็กทรอนิกส์มีสถาปัตยกรรมที่แยกจากกัน เมื่อเกิดความเสียหาย จะต้องเปลี่ยนเฉพาะส่วนปลายสายโดยที่ยังคงรักษาส่วนประกอบหลักไว้ จึงช่วยควบคุมสินค้าคงคลังของอะไหล่และค่าบำรุงรักษาได้อย่างมีประสิทธิภาพ

ความเข้ากันได้และบูรณาการ

โมดูลเทอร์มินัลนี้ได้รับการออกแบบมาเป็นพิเศษสำหรับสถาปัตยกรรมส่วนขยาย PointBus ในแง่ของอินเทอร์เฟซทางกายภาพของฮาร์ดแวร์ จะทำงานร่วมกับอะแดปเตอร์ 1734-AENT ได้อย่างราบรื่น โดยไม่ต้องใช้เกตเวย์การสื่อสารเพิ่มเติม และสามารถติดตั้งได้โดยตรงบนเครือข่ายควบคุมอีเทอร์เน็ต ในระดับการรวมระบบ Allen Bradley 1734-TOPS ทำหน้าที่เป็นตัวเชื่อมต่อเทอร์มินัล I/O ในสถานที่ โดยส่งสัญญาณแบบมีสายโดยไม่มีการลดทอนผ่านบัสเพลนเพลนไปยังโมดูลระบบ มันลงตัวกับระบบควบคุม CompactLogix และ ControlLogix อย่างสมบูรณ์แบบ

วิศวกรจำเป็นต้องกำหนดค่าโมดูล I/O ที่สอดคล้องกันในไดเร็กทอรีแบบทรีของซอฟต์แวร์ Studio 5000 และระบบจะแมปที่อยู่ช่องสัญญาณสายไฟของฐานนี้โดยอัตโนมัติ ช่วยให้สามารถสื่อสารข้อมูลแบบปลั๊กแอนด์เพลย์กับเซ็นเซอร์หรือแอคชูเอเตอร์ของบริษัทอื่นได้

ปฏิสัมพันธ์ระหว่างมนุษย์กับคอมพิวเตอร์

ด้านหน้าของ Allen Bradley 1734-TOPS มีไฟแสดงสถานะ LED ระดับช่องสัญญาณที่โดดเด่น เจ้าหน้าที่บำรุงรักษาสามารถระบุสถานะการเชื่อมต่อของสัญญาณแต่ละสัญญาณได้โดยสังหรณ์ใจ และดูว่าสายไฟในสถานที่ทำงานผิดปกติภายในพื้นที่จำกัดของตู้ควบคุมหรือไม่ ในระหว่างการดีบักหรือการแก้ไขปัญหา ผู้ปฏิบัติงานสามารถเชื่อมต่อกับคอมพิวเตอร์บำรุงรักษาผ่านอินเทอร์เฟซอนุกรม RS-232 ที่ด้านบนของโมดูล อ่านข้อมูลการวินิจฉัยของบัสที่เกี่ยวข้องได้โดยตรง และไม่จำเป็นต้องถอดขั้วต่อสายไฟหรือปิดเครื่องและถอดแยกชิ้นส่วนโมดูล

กลไกการใส่และถอดขั้วต่อมีตัวล็อคป้องกันข้อผิดพลาดและเครื่องหมายหมายเลขสายไฟที่ชัดเจน ช่วยให้มั่นใจได้ว่าเมื่อเปลี่ยนฐานในขณะที่จ่ายไฟ จะไม่มีการใส่หรือการวางแนวที่ไม่ถูกต้อง ช่วยปรับปรุงความแม่นยำของการซ่อมแซมนอกสถานที่และการดำเนินการสอบเทียบวงจรได้อย่างมาก

การก่อสร้างผลิตภัณฑ์
