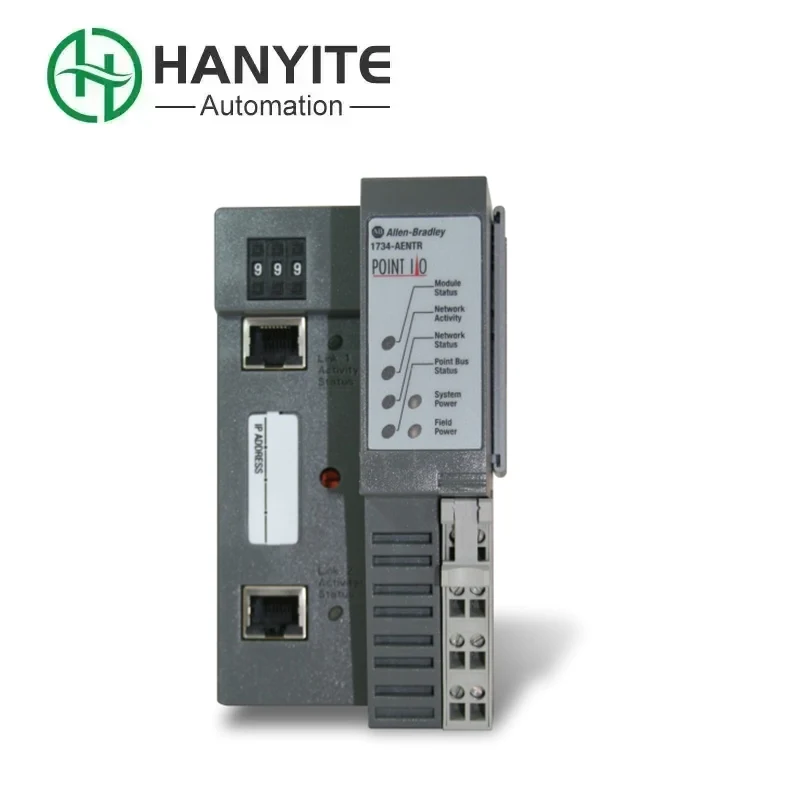

อัลเลน แบรดลีย์ 1734-AENTR

Hanyite เป็นพันธมิตรอย่างเป็นทางการของ Rockwell เราจัดหา Allen Bradley 1734-AENTR นี้ ซึ่งเป็นอะแดปเตอร์การสื่อสาร dual Ethernet dot I/O ส่วนใหญ่จะใช้เพื่อเชื่อมต่อชั้นวาง I/O แบบจุดเข้ากับตัวควบคุมส่วนกลางในเครือข่ายอีเทอร์เน็ต /IP และรองรับการแลกเปลี่ยนข้อมูลระหว่างตัวควบคุมและอุปกรณ์ภาคสนาม เช่น แอคชูเอเตอร์และเซ็นเซอร์ในระบบอัตโนมัติทางอุตสาหกรรม โมดูลซีรีส์ 1734 นำเสนอความเข้ากันได้ของโทโพโลยีเครือข่ายและการส่งข้อมูลที่มีประสิทธิภาพ และมีการใช้กันอย่างแพร่หลายในระบบอัตโนมัติในการผลิต

ฟังก์ชั่นหลัก

ฟังก์ชันหลักของ Allen Bradley 1734-AENTR คือการเปิดใช้งานการเชื่อมต่อที่เสถียรของชุดโมดูล I/O ระยะไกลกับเครือข่ายอีเธอร์เน็ตอุตสาหกรรม มันไม่ได้อ่านเซ็นเซอร์หรือวาล์วขับเคลื่อนโดยตรง แต่จะรวบรวมข้อมูลจากโมดูล I/O ทั้งหมดและส่งไปยัง PLC หลักผ่านทางสายอีเธอร์เน็ตแทน โมดูลสื่อสารโดยใช้โปรโตคอล EtherNet/IP และมีพอร์ตสวิตชิ่งสองพอร์ตเพื่อสร้างเครือข่ายวงแหวนระดับอุปกรณ์ เมื่อเครือข่ายวงแหวนนี้ทำงานอย่างถูกต้อง ข้อมูลสามารถส่งข้อมูลพร้อมกันได้ทั้งสองทิศทาง

แหล่งจ่ายไฟและการติดตั้ง

Allen Bradley 1734-AENTR ต้องใช้แหล่งจ่ายไฟ 24VDC ภายนอกเพื่อเพิ่มความปลอดภัย สามารถติดตั้งในแนวตั้งบนราง DIN ซ้ายสุดของระบบ POINT I/O ซึ่งทำหน้าที่เป็นอินเทอร์เฟซเครือข่ายกับตัวควบคุมหลัก หากมีคำถามใดๆ เจ้าหน้าที่สามารถติดต่อ Hannett ได้ตลอดเวลา

คุณภาพที่เชื่อถือได้พร้อมการรับประกันนานหลายปี

IP แบบคงที่คือการกำหนดค่าเริ่มต้นที่แนะนำ ที่อยู่ยังคงไม่เปลี่ยนแปลงหลังจากไฟฟ้าดับ ทำให้มั่นใจได้ถึงการสื่อสารที่เสถียร มันมีความปลอดภัยสูงกว่า IP แบบไดนามิกเหมาะสำหรับสถานการณ์เฉพาะ แต่การเปลี่ยนแปลงที่อยู่อาจทำให้เกิดข้อผิดพลาดในการสื่อสาร ดังนั้นช่างเทคนิคจึงจำเป็นต้องใช้ความระมัดระวังในระหว่างการปฏิบัติงาน

โมดูลอะแดปเตอร์และอุปกรณ์เสริม

ข้อควรระวัง

Allen Bradley 1734-AENTR ต้องอยู่ที่ด้านซ้ายสุดของชั้นวาง POINT I/O เป็นจุดเข้าเครือข่ายสำหรับระบบ I/O ทั้งหมด ควรใช้สายเคเบิลคู่บิดเกลียวประเภท 5 หรือ 6 เพื่อให้มั่นใจในการส่งสัญญาณที่เสถียรและป้องกันการหยุดชะงักของกระบวนการผลิต ขอแนะนำให้ใช้ที่อยู่ IP แบบคงที่ เนื่องจากที่อยู่ IP แบบไดนามิกอาจทำให้การสื่อสารหยุดชะงัก สิ่งนี้ต้องอาศัยความรู้ทางเทคนิคเฉพาะทาง
